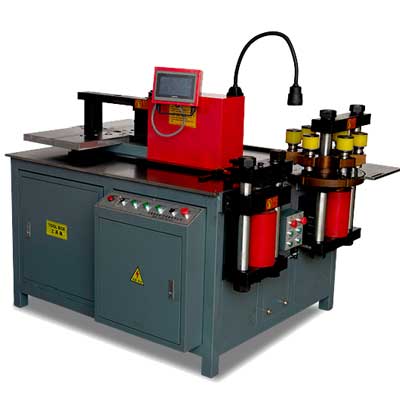

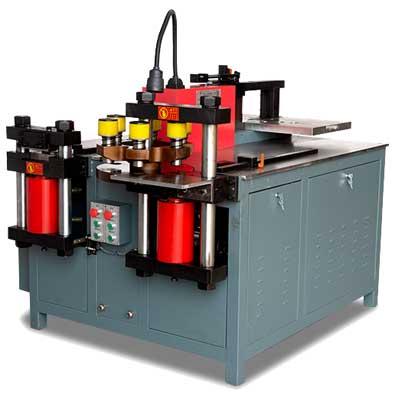

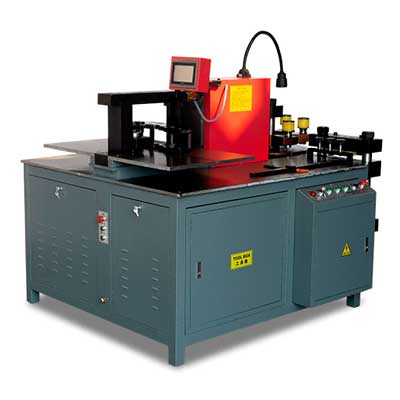

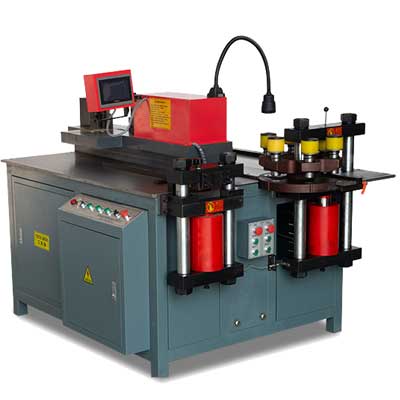

母線加工機

品牌：桓藝
型號：HYMX-503SSK
描述：本系列母線加工機有沖、剪、折三個單元，每個加工單元的工作行程均可方便地調節，縮短加工時間，提高生產效率。主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、長圓孔），折平彎、立彎、壓花等加工。通過更換模具還可完成壓平、扭麻花、壓電纜接頭，對銅棒進行切斷、壓扁、沖孔、折彎等特殊加工。

詳情電話咨詢

產品詳情

產品說明

本系列母線加工機有沖、剪、折三個單元，每個加工單元的工作行程均可方便地調節，縮短加工時間，提高生產效率。主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、長圓孔），折平彎、立彎、壓花等加工。通過更換模具還可完成壓平、扭麻花、壓電纜接頭，對銅棒進行切斷、壓扁、沖孔、折彎等特殊加工。

主要特點：

1. 剪切單元采用通用的挫剪式剪切，剪口平整無塌角、無毛刺，外型美觀，剪切無廢料。

2. 沖孔單元采用齒形六模位整體式轉盤，保證了上模和下模的絕對對中，提高了模具的同心度，延長了模具的使用壽命。轉盤采用齒形結構，視線好強度高。工人無需頻繁更換模具，勞動強度大幅降低，使用更加方便快捷，生產效率明顯高于傳統沖孔單元。

3. 折彎單元采用雙工作臺面，實現了真正意義上三工位同時工作互不影響。單元整體采用封閉式框架結構，使其在加工平彎及壓花時更均勻，大大提高了批量生產時的重復定位精度，并延長了使用壽命。機器上裝有四個腳輪，可以很容易地移動到所需地方。有手動按鈕和腳踏開關兩種操作方式，操作簡單，工人可以很容易地使用操作。根據用戶要求,可配置不同模具或裝具完成用戶特殊形狀加工。

技術參數：

功能	項目	HYMX-303SSK	HYMX-503SSK
沖孔加工	最大沖孔力	300	500
	沖孔加工范圍	Φ4.3—φ25	Φ4.3—φ34
	最大加工厚度	12	16
	最大加工寬度	150	250
剪切加工	最大剪切厚度	12	16
剪切加工	最大剪切寬度	150	250
平彎加工	最大平彎力	300	500
	最大平彎寬度	150	250
	最大平彎厚度	12	16
立彎加工	最大立彎寬度	100（10厚）	120（10厚）
立彎加工	最小立彎角度	90°	90°
外形尺寸	毫米	1750×1350×1260	1850×1500×1400
主電機功率	千瓦	3×4	3×5.5
機器重量	公斤	1400	1950
